На вкладке «Общие» (см. рис. 9.1.2) сгруппированы параметры, определяющие основные характеристики IP-камеры с типом устройства «Стандартный RTSP/RTP».

Данный тип устройства используется в том случае, если:

  • необходимо работать с камерой, тип которой не поддерживается в системе явно;
  • данная камера не поддерживает протокол ONVIF;
  • заранее известен перечень RTSP URL, поддерживаемых данной камерой.

Рисунок 9.1.2. Вкладка «Общие»

Особенности настройки IP-камеры с типом устройства «Стандартный RTSP/RTP» является то, что в полях настройки профилей потока указываются URL профили RTSP.

Описание остальных полей данной вкладки аналогично описанию вкладки «Общие» для IP-камеры, приведенному в разделе 9.1.1 Вкладка «Общие» для IP-камеры.

Добавление RTSP IP-камер в «ВОСХОД» осуществляется в режиме «Конфигуратор». Для добавления RTSP IP-камеры Вам необходимо выполнить следующие действия:

  • войдите в режим «Конфигуратор» (см. раздел 5.1 Вход в режим «Конфигуратор»
  • на вкладке «Компоненты» нажмите кнопку «Создать» и в выпадающем меню выберите элемент «IP-камера»( см. рис. 9.1.3.1). Вы также можете добавить элемент «IP-Камера», нажав на раздел "Видеонаблюдение" правой кнопкой мыши, и в выпадающем меню выбрать команду «Создать IP-камеру
  • далее появится окно «Добавить устройство вручную» (см. рис. 9.1.3.2).
  • в поле "Модель" выберите "Стандартный RTSP/RTP" (самый нижний пункт);
  • Пользователь может выбрать имя камеры. В случае, если пользователь не указывает имя, оно генерируется автоматически.
  • нажмите кнопку "Добавить".

Для использования RTSP камеры необходимо настроить RTSP URL в поле "Полный RTSP URL"(см. рис. 9.1.3.3). RTSP URL состоит из следующих параметров: логин (login), пароль (Passw0rd!), IP-адрес (192.168.9.48), номера порта RTSP-сервера (80) и наименования профиля потока.

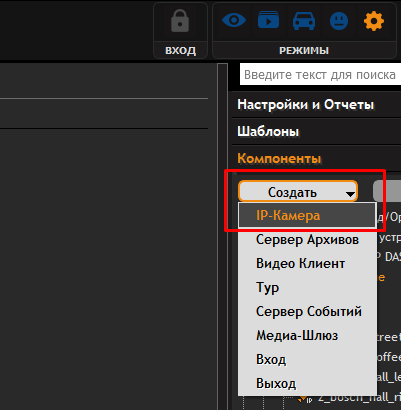

Рисунок 9.1.3.1. Создание IP-Камеры

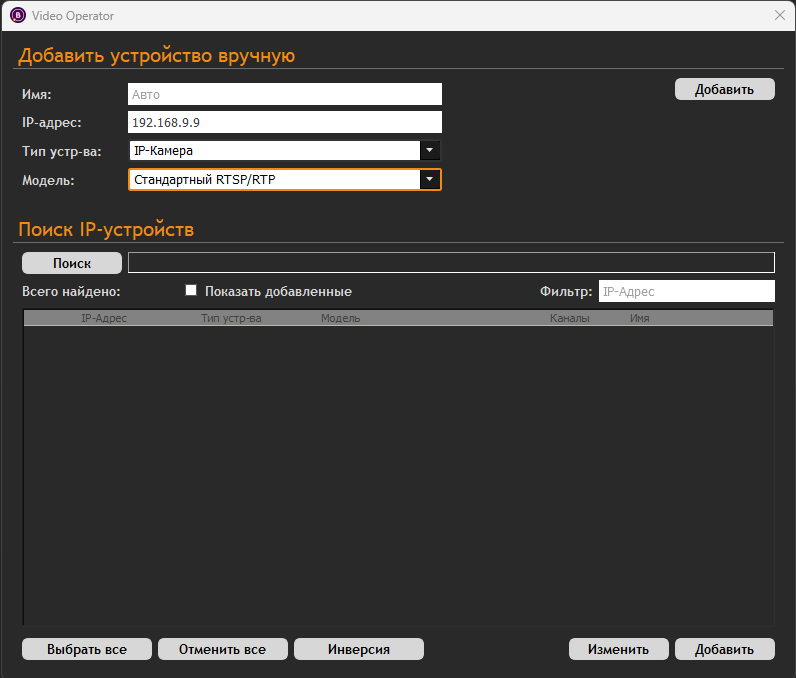

Рисунок 9.1.3.2. Добавление устройства "RTSP IP-камера"


Рисунок 9.1.3.3. Настройка параметра "Полный RTSP URL"

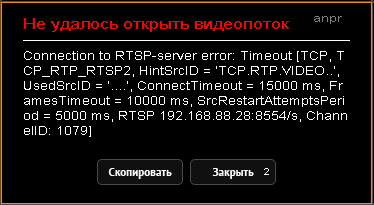

Если все данные введены верно, камера будет демонстрировать изображение. Если данные были введены неверно, программа выдаст сообщение об ошибке (см. рис. 9.1.3.4).

Рисунок 9.1.3.4. Сообщение об ошибке
