Для мониторинга компонентов вышеуказанных подсистем BIS необходимо:

  • выполнить предварительную настройку согласно разделу 3.3.1 Описание;
  • из конфигуратора BIS экспортировать конфигурацию извещателей в файл AddressExport.csv;

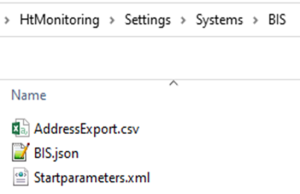

  • скопировать данный файл в папку с настройками системы (Settings/Systems/<SystemName>);
  • с сервера BIS из папки MAP OPC-сервера скопировать файл StartParameters.xml в папку с настройками системы (Settings/Systems/<SystemName>);


  • в файле с настройками системы (BIS.json) произвести настройку:

1) в параметрах DNS и IP-адрес (секция BisOptions) указать доменное имя и IP адрес BIS сервера

2) в параметре AccessEngineRoot (секция BisOptions) указать начало адресов для компонентов ACE в файле AddressExport.csv

Пример: в файле AddressExport.csv адреса компонентов ACE имеют вид «AccessEngine.Devices.*» (AccessEngine.Devices.DMS, AccessEngine.Devices.MAC-1, AccessEngine.Devices.AMC-1 и т.п.). В параметре AccessEngineRoot необходимо указать значение "AccessEngine.Devices".

3) в параметре MapRoot указать начало адресов для компонентов MAP в файле AddressExport.csv

Пример: в файле AddressExport.csv адреса компонентов MAP имеют вид «MAP.*» (MAP.Panel_1.Connection, MAP.Panel_1.Panel_1 и т.п.). В параметре AccessEngineRoot необходимо указать значение "MAP".

4) в секции HtMapServerOptions указать адрес к службе HtMapServer

5) в секции BisSdkApiClientOptions указать адрес (URL) для подключения к службе SferaMonitoring.BisSdkApi

6) в секции AddressExportParserOptions указать путь до файла AddressExport.csv;

7) в секции AccessEngineDatabaseOptions задать настройки подключения к БД ACE;

8) в секции StartparametersParserOptions указать путь до файла StartParameters.xml;

9) для мониторинга дополнительных свойств сервера BIS заполнить параметры в секции VirtuellOptions;

Более подробное описание о настройках системы BIS приведено в таблице 3.3.3.2.1


  • на сервере BIS создать учетную запись оператора, от имени которой СФЕРА-Мониторинг будет подключаться к BIS SDK;
  • установить сервис SferaMonitoring.BisSdkApi согласно разделу 3.3.3.3 Сервис SferaMontitoring.BisSdkApi;


В таблице 3.3.3.2.1 перечислены параметры файла с настройками для мониторинга систем BIS.

Таблица 3.3.3.2.1 – Параметры настроек BIS

Название

Описание

Значения по умолчанию, допустимые значения, примеры значений

SystemOptions

Общие настройки системы

SystemType

Тип системы.

"BIS"

WorkMode

Режим работы. Возможные значения: "Normal", "Demo"

"Normal"

BisOptions

Общие настройки для мониторинга BIS

ServerDNS

DNS-имя сервера BIS

Пример: "BIS"

ServerIP

IP-адрес сервера BIS

Пример: "127.0.0.1"

SubscribeDetectorsBatchSize

Количество состояний детекторов, выгружаемых одним запросом к WCF-сервису при получении событий мониторинга.

Не рекомендуется менять значение по умолчанию

Значение по умолчанию:

500

VirtuellRoot

Корень адресов извещателей virtuell. Если оставить пустым, то мониторинг адресов virtuell.* будет отключен

"virtuell"

AccessEngineRoot

Корень адресов извещателей ACE. Если оставить пустым, то мониторинг компонентов ACE будет отключен

"AccessEngine.Devices"

BoschMapRoot

Корень адресов извещателей MAP. Если оставить пустым, то мониторинг компонентов MAP будет отключен

"MAP"

HiTechMapRoot

Корень адресов извещателей HtMapOpcDa. Если оставить пустым, то мониторинг компонентов HtMapOpcDA будет отключен

"HtMapOpcDA"

HtMapServerOptions

Настройки подключения к сервису HtMapServer


ServerAddress

Сетевой адрес для подключения к серверу HtMapServer

"BIS:5180"

ClientName

Имя для аутентификации подключения к серверу HtMapServer

"SferaMonitoring"

BisSdkClientOptions

Настройки BIS SDK WCF-сервисов

Url

Адрес сервиса SferaMonitoring.BisSdkApi

"http://localhost:7001"

IgnoreInvalidCertificate

Отключить проверку сертификата при подключении к WCF сервиса SferaMonitoring.BisSdkApi

true

AddressExportParserOptions

Настройки парсера файла AddressExport.csv

AddressExportFile

Путь до файла AddressExport.csv

Пример: "Settings/Systems/BIS/AddressExport.csv"


Delimeter

CSV-разделитель

"\t"

Encoding

Кодировка

"utf-8"

AccessEngineDatabaseOptions

Настройки подключения к БД ACE

ConnectionString

Строка подключения к БД ACE

"Data Source=BIS\\BIS_ACE;Initial Catalog=acedb;User id=username;Password=password;Connection Timeout=300"


StartparametersParserOptions

Настройки парсера файла Startparameters.xml

StartparametersFile

Путь до файла Startparameters.xml

Пример: "Settings/Systems/BIS/Startparameters.xml"


VirtuellOptions

Настройки virtuell

SystemStateAddresses

Список адресов извещателей состояния системы BIS.

В данном списке можно указать дополнительные адреса, имеющие вид <virtuell.Состояние системы.*>, которые отображаются в клиенте оператора BIS, но не выгружены в AddressExport.csv

Пример адресов: "Автономные сообщения", "Записи журнала событий"
