ВОСХОД обеспечивает возможность взаимодействия с системой цифрового ввода «ICP DAS».

Для работы с ICP DAS у Вас должен быть предварительно установлен драйвер ICP CON для интеграции c данной системой. Этот компонент (драйвер) устанавливается на машину вместе с центральным сервером по выбору пользователя во время чистой установки ВОСХОД или посредством изменения состава компонентов с помощью инсталлятора. При успешной инсталляции данный компонент устанавливается в виде службы операционной системы (далее – ОС) и автоматически запускается сразу после завершения загрузки ОС. Наименование в списке служб CsDriverIcpCon.

Рисунок 18.2. Схема взаимодействия с ICP DAS


Для добавления устройства ICP CON в конфигурацию системы необходимо выполнить следующие шаги:

  • перейдите в режим конфигуратора (см. раздел 5.1 Вход в режим «Конфигуратор»)

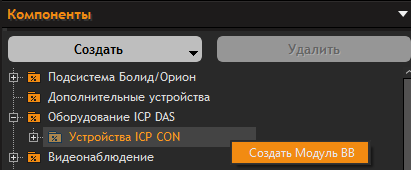

  • откройте в дереве раздел "Компоненты" - "Оборудование ICP DAS" - "Устройства ICP CON"
  • выберите в контекстном меню "Создать модуль ВВ"

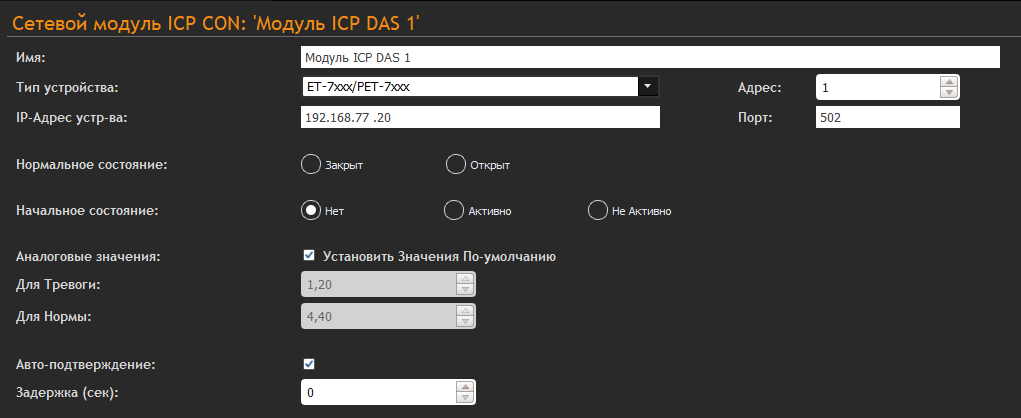

После добавления, в списке появится новое устройств ICP CON и откроется окно с его настройкой:

  • Имя - наименование сетевого модуля ICP CON;
  • Тип устройства - модель устройства;
  • IP-Адрес устр-ва;
  • Нормальное состояние - позволяет задать состояния входов по умолчанию;
  • Начальное состояние - позволяет задать состояние начальное выходов (реле);
  • Авто-подтверждение - позволяет переводить устройство в состояние "Норма" через определенный промежуток времени;
  • Задержка (сек) - время, через которое происходит авто-подтверждение.

Добавление входов и реле

Для добавления входов или реле необходимо выбрать в дереве сетевой модуль и выбрать соответствующий пункт в контекстном меню:

При добавлении входа отображается окно настроек:

  • Имя - позволяет задать наименование входа;
  • Адрес - позволяет выбрать доступный адрес на устройстве ICP CON. Выбранные адреса становятся недоступными для новых созданных входов.
  • Нормальное состояние - задает состояние входа по умолчанию.
  • Авто-подтверждение - позволяет переводить устройство в состояние "Норма" через определенный промежуток времени;
  • Задержка (сек) - время, через которое происходит авто-подтверждение.
  • Доступен - включает или отключает вход. При этом на графическом плане, при наведении на него курсором, отображается со статусом "Отключено" и окрашивается в серый цвет:

Для управления входом используйте команды в контекстном меню, доступные из:

  • Режима конфигуратора в разделе "Компоненты" -> "Оборудование ICP DAS" -> "Устройства ICP CON";
  • Режима конфигуратора в разделе "Графические планы" на открытом графическом плане;
  • Режима Видеооператора на графическом плане;

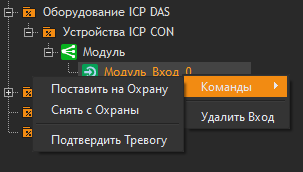

Команды:

  • Поставить на Охрану. При этом на графическом плане вход, при наведении на него курсора, отображается со статусом "Норма" и окрашивается в зелёный цвет.

  • Снят с Охраны. При этом на графическом плане вход, при наведении на него курсора, отображается со статусом "Снят с охраны" и окрашивается в синий цвет.

    Если вход был снят с охраны, но система зарагестрировала тревожное действие, то на графическом плане вход, при наведении на него курсора, отображается со статусом "Сработка" и окрашивается в оранжевый цвет. Уведомления о тревоге в списке событий отображаться не будут.

  • Подтвердить тревогу
    При возникновении тревоги, на графическом плане элемент "Вход", при наведении на него курсора, отображается со статусом "Тревога" и окрашивается в красный цвет. Команда "Подтвердить тревогу" переводит элемент в состояние "Норма".

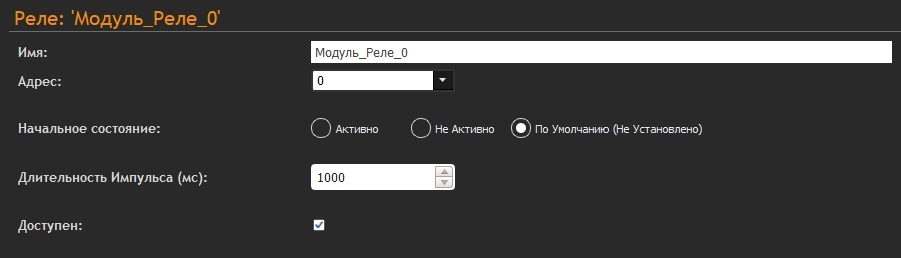

При добавлении выходы (Реле) отображается окно настроек:

  • Имя - позволяет задать наименование выхода;
  • Адрес - позволяет выбрать доступный адрес на устройстве ICP CON. Выбранные адреса становятся недоступными для новых созданных реле;
  • Начальное состояние - состояние, в которое будет переведено реле после включения питания или восстановления подключения к сетевому модулю;
  • Длительность Импульса (мс) - позволяет задать продолжительность подачи импульса в миллисекундах при замыкании реле;
  • Доступен - включает или отключает реле. При этом на графическом плане, при наведении на него курсором, модуль реле отображается со статусом "Отключено" и окрашивается в серый цвет:

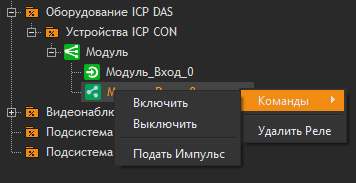

Реле имеет 2 команды: включить и выключить (замыкание и размыкание контактов реле).

Управление реле с помощью команд можно производить нажатием правой кнопкой мыши из:

  • Режима конфигуратора в разделе "Компоненты" -> "Оборудование ICP DAS" -> "Устройства ICP CON";
  • Режима конфигуратора в разделе "Графические планы" на открытом графическом плане;
  • Режима ВидеоОператора на графическом плане;

Если имеется проблема с подключением на стороне устройства ICP CON, то сетевой модуль / вход / реле будет иметь статус "Нет связи".

Команды для Сетевого модуля / Входа / Реле доступны:

  • В режиме "ВидеоОператор" на графическом плане;
  • В режиме конфигуратора в разделе "Компоненты" -> "Подсистема ВОЛК";
  • В режиме конфигуратора в разделе "Графические планы" нажатием ПКМ на элемент на графическом плане;

Для размещения на графическом плане сетевых модулей / Входов / Реле:

  1. Перейти в режим конфигуратора
  • Переключиться в режим настройки shesterenka.png ;
  • Выполнить вход в систему в режиме администрирования zamok.png ;

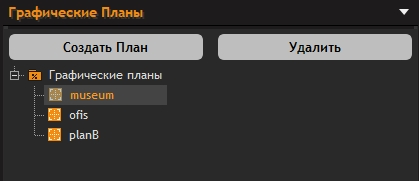

  1. Перейти в "Графические планы". Нажатием на "+" раскрыть древо заранее подготовленных графических планов или создайте новый:

  1. При выборе графического плана откроется дополнительное окно с компонентами, которые можно нанести на план;

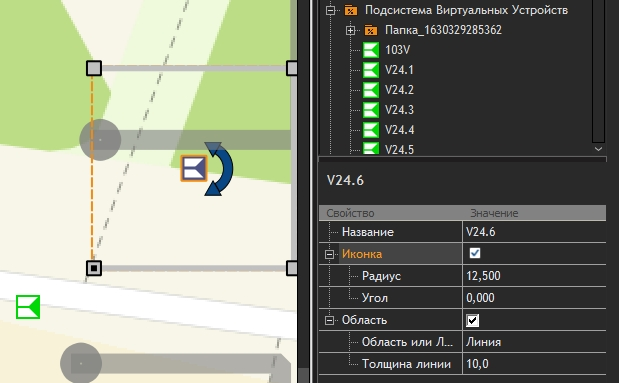

  2. С помощью зажатой левой кнопки мыши (ЛКМ) разместить на графическом плане элементы из раздела "Подсистема Виртуальных Устройств".

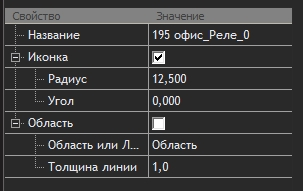

При нажатии на компоненты виртуальных устройств на графическом плане в режиме конфигуратора откроется окно визуальных настроек:

Название - отображает наименование элемента. Изменение в данной строке не предусмотрено.

Иконка - убирает/добавляет отображение элемента на графическом плане . Данное условие работает при выборе флага "Область" в этом же окне настроек.

Радиус - позволяет схематично указать на графическом плане радиус обзора устройства;

Угол - позволяет схематично указать на графическом плане угол обзора устройства;

Область - установка флага позволяет переключить отображение элемента на графическом плане в виде области или линии, а также задать его толщину.

Толщину линии можно задать от 1 до 20;
