Система охраны периметра «ВОЛК» предназначена для формирования охраняемых рубежей большой протяженности.

СУВ «ВОСХОД» обеспечивает возможность взаимодействия с системой периметровой охраны «ВОЛК», так как является интегрирующей системой управления, которая предоставляет пользовательский интерфейс для управления "ВОЛК" и других систем безопасности.

Для работы с "ВОЛК" у Вас должен быть предварительно установлен драйвер для интеграции c данной системой (см. раздел 3.1 Установка компонентов). Этот компонент (драйвер) устанавливается на машину вместе с центральным сервером по выбору пользователя во время чистой установки «ВОСХОД» или посредством изменения состава компонентов с помощью инсталлятора. При желании драйвер можно разместить на другой машине (например, на сервере интеграции на стороне "ВОЛК").

При успешной инсталляции данный компонент устанавливается в виде службы операционной системы (далее – ОС) и автоматически запускается сразу после завершения загрузки ОС. Данный компонент в списке служб именуется как CsDriverWolf. Он позволяет взаимодействовать с системой: получать события, выполнять постановку на охрану и снятие охраны.

Драйвер CsDriverWold служит связывающим звеном между системами "ВОСХОД" и "ВОЛК". Взаимодействие и обмен данными между драйвером и сервером интеграции (на стороне "ВОЛК") происходит посредством технологий, предоставляющих единый интерфейс для управления объектами автоматизации и технологическими процессами - OPC UA.

С помощью рефлектометра на оптоволоконную линию поступает пучок света. Регистрируя искажения сигнала, рефлектометр передаёт оцифрованную информацию серверу первичной обработки, в составе которого и находится сервер интеграции.

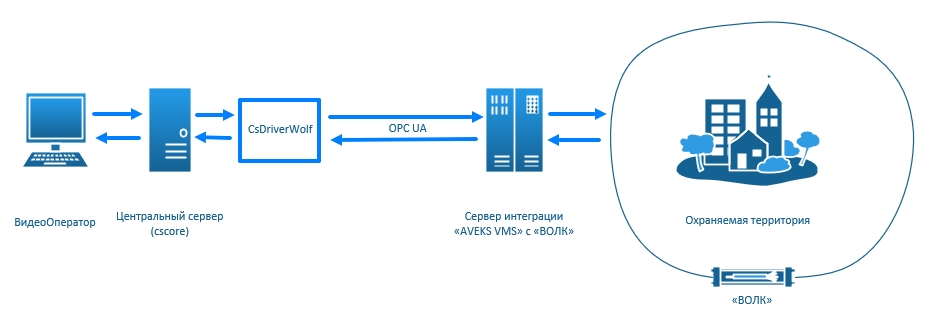

Рисунок 18.1.1. Схема взаимодействия "ВОСХОД" и "ВОЛК"

Система "ВОЛК" размещается на заранее готовом графическом плане. Информация по графическим планам находится в разделе 14 Графические планы.

Для добавления контроллера необходимо:

  • прейти в режим конфигурирования (см. раздел 5.1 Вход в режим «Конфигуратор»)

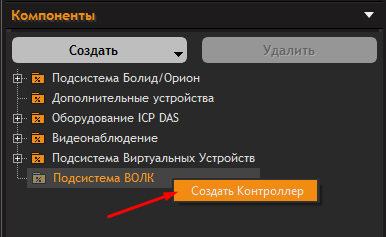

  • в разделе Компоненты -> Подсистема ВОЛК кликнуть правой кнопкой мыши на элемент "Подсистема ВОЛК" и выбрать в контекстном меню пункт "Создать Контроллер". В списке устройств "Подсистема ВОЛК" появится новое устройство.

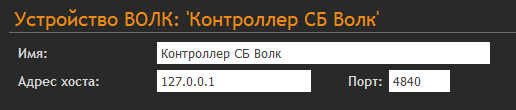

В открывшемся окне необходимо ввести данные:

  • Имя
  • Адрес хоста
  • Порт

IP-адрес сервера интеграции предоставляется администратором системы "ВОЛК".

Для удаления нажмите правой кнопкой кнопкой мыши на устройство -> "Удалить Контроллер", либо нажмите кнопку "Удалить" -> "Yes".

Новое добавленное устройство подгружает виртуальные линии (оптоволоконный кабель, который подключен к системе "ВОЛК").

Информация о виртуальных линиях добавляется и конфигурируется на стороне администраторов системы "ВОЛК".

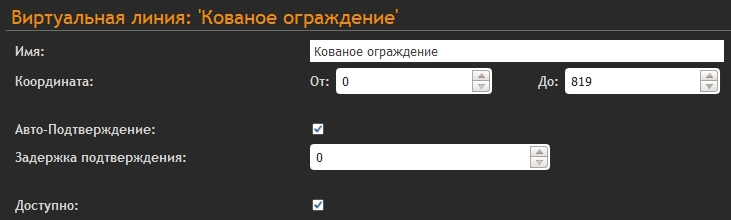

При раскрытии древа контроллера появится список виртуальных линий. При выборе виртуальной линии будет отображено следующее окно:

Имя - наименование контролируемого участка;

Координата - координата начала и конца оптоволоконной линии контролируемого участка;

Авто-Подтверждение - автоматически переводит линию/зону из статуса "Тревога" в статус "Норма". В противном случае необходимо вручную подтверждать тревогу на графическом плане или в конфигураторе с помощью команды "Подтвердить Тревогу" нажатием правой кнопкой мыши.

Задержка подтверждения - время, через которое происходит авто-подтверждение.

Доступно - включает / отключает виртуальную линию. При этом на графическом плане виртуальная линия, при наведении на неё курсора, отображается со статусом "Отключено" и окрашивается в серый цвет.

Виртуальные линии можно поделить на зоны для более детального информирования об источнике поступления тревоги. Правой кнопкой мыши нажать на виртуальную линию и выбрать "Создать Зону".

Настройка зон аналогична настройке виртуальных линий. Единственное отличие заключается в настройке "Координата". Координаты зон должны входить в диапазон координат виртуальной линии. Пример настройки координат зон может выглядеть следующим образом:

  • Виртуальная линия имеет координаты от 0 до 300;
  • Зона 1 имеет координаты от 0 до 190;
  • Зона 2 имеет координаты от 191 до 300;

Зону можно удалить. Виртуальную линию - нет.

Для размещения на графическом плане контроллеров / виртуальных линий / зон необходимо:

  • прейти в режим конфигурирования (см. раздел 5.1 Вход в режим «Конфигуратор»)

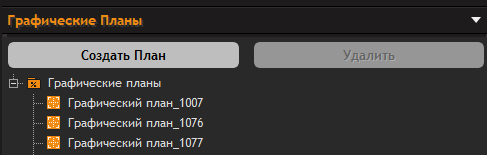

  • в разделе "Графические планы" нажатием на "+" раскрыть древо заранее подготовленных графических планов или создать новый:

  • При выборе графического плана откроется дополнительное окно с компонентами, которые можно нанести на план;
  • Перетащить на план элементы из раздела "Подсистема ВОЛК" (контроллеры, линии, зоны).

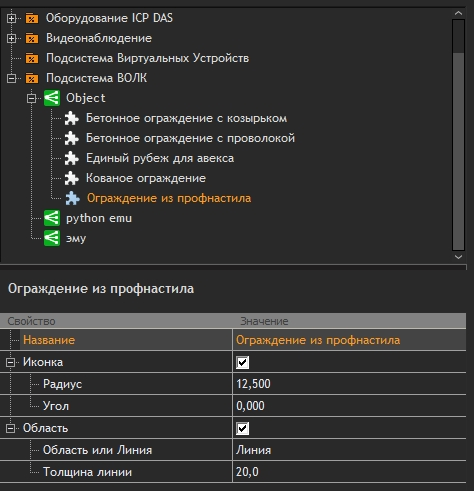

  • При нажатии на устройство "ВОЛК" на графическом плане в режиме конфигуратора, откроется окно визуальных настроек:

Название - отображает наименование элемента. Изменение данного поля в текущем окне настроек не предусмотренно.

Иконка - убирает/добавляет отображение элемента на графическом плане
Работает, если выбрана галочка "Область", которая находится ниже.

Радиус - позволяет схематично указать на графическом плане радиус обзора устройства;

Угол - позволяет схематично указать на графическом плане угол обзора устройства;

Область - установка флага позволяет переключить отображение элемента на графическом плане в виде области или линии, а также задать его толщину;

Толщину линии можно задать от 1 до 20;

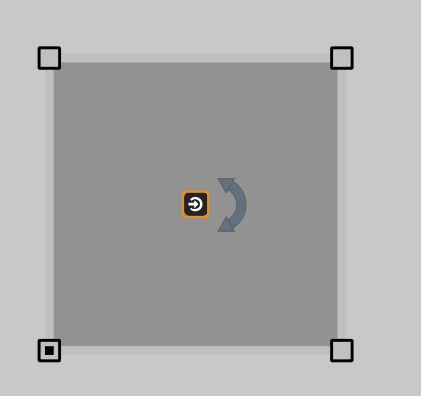

Отображение в виде области

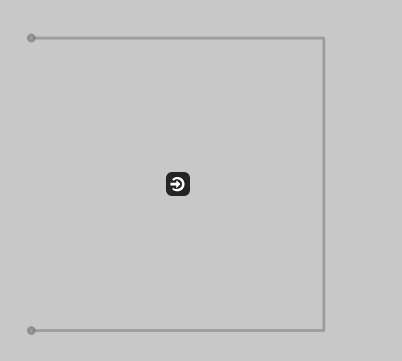

Отображение в виде линии

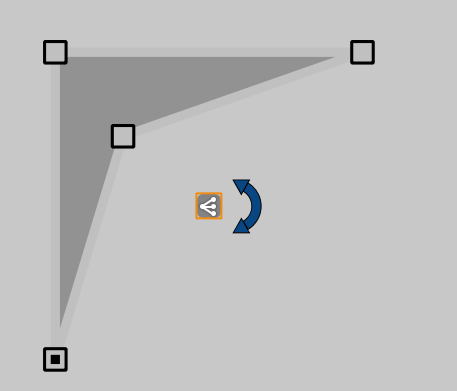

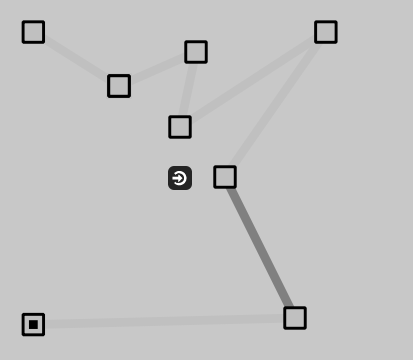

Форму области / линии можно менять. Для этого выберите её на графическом плане в меню настроек в режиме конфигуратора. Для изменения формы области / линии необходимо потянуть за углы или отрезки у выбранной зоны.

Двойное нажатие левой кнопкой мыши по грани создаёт новый угол, который можно перетаскивать для изменения формы зоны.

Двойное нажатие левой кнопкой мыши на угол удаляет его.

Минимально возможное число углов у области - 3 (по сути представляющее собой треугольник);
Минимально возможное число точек у линии - 2 (по сути представляющее собой прямой отрезок);

Если имеется проблема с подключение на стороне "ВОЛК", то контроллер / линия / зона будет иметь статус "Нет связи".

При нажатии правой кнопкой мыши на виртуальную линию/зону будет выведен список команд:

Данные команды доступны:

  • В режиме "ВидеоОператор" на графическом плане;
  • В режиме конфигуратора в разделе "Компоненты" -> "Подсистема ВОЛК";
  • В режиме конфигуратора в разделе "Графические планы" нажатием ПКМ на элемент на графическом плане;

С помощью команд можно:

  • Взять Зону под охрану. При этом на графическом плане виртуальная линия / зона, при наведении на неё курсора, отображается со статусом "Норма" и окрашивается в зелёный цвет.

  • Снять Зону с охраны. При этом на графическом плане виртуальная линия / зона, при наведении на неё курсора, отображается со статусом "Снят с охраны" и окрашивается в синий цвет.

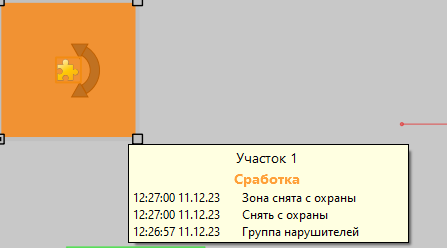

  • Если виртуальная линия / зона снята с охраны, но система ВОЛК зарегистрировала тревожное действие, то на графическом плане виртуальная линия / зона, при наведении на неё курсора, отображается со статусом "Сработка" и окрашивается в оранжевый цвет. Уведомления о тревоге в списке событий отображаться не будут.

  • Подтвердить Тревогу
  • При возникновении тревоги, на графическом плане контроллер / виртуальная линия / зона, при наведении на неё курсора, отображается со статусом "Тревога" и окрашивается в красный цвет. Команда "Подтвердить тревогу" переводит элемент в состояние "Норма".

"ВОЛК" имеет возможность регистрировать и сообщать о следующих тревожных событиях виртуальных линий / зон, которые были добавлены на графический план:

  • Колёсная техника;
  • Проезд колёсной техники в более чем 50 метрах;
  • Тяжелая техника;
  • Проезд тяжёлой техники в более чем 200 метрах;
  • Гусеничная техника;
  • Перелез через ограждение;
  • Перелез через внешнее ограждение;
  • Перелез через внутреннее ограждение;
  • Животное (5 кг) в 3-5 метрах от периметра;
  • Группа нарушителей;
  • Группа нарушителей, проникновение в зону;
  • Группа нарушителей, выход из зоны;
  • Одиночный нарушитель;
  • Одиночный нарушитель, проникновение в зону;
  • Одиночный нарушитель, выход из зоны;
  • Неизвестный объект;
  • Активность у ворот;
  • Подкоп (шанцевый инструмент);

Добавленный на графический план "Контроллер" может сообщать о следующих неисправностях:

  • Обрыв кабеля;
  • Потеря связи с рефлектометром;

Данные события отображаются либо в окне событий:

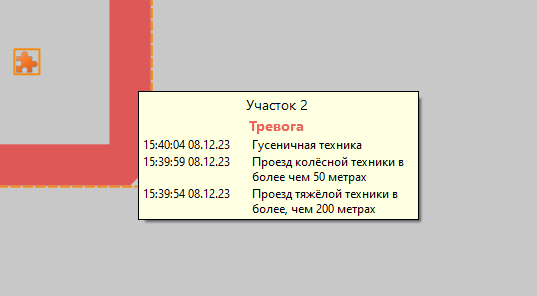

Либо при наведение на контроллер / виртуальную линию / зону на графическом плане:

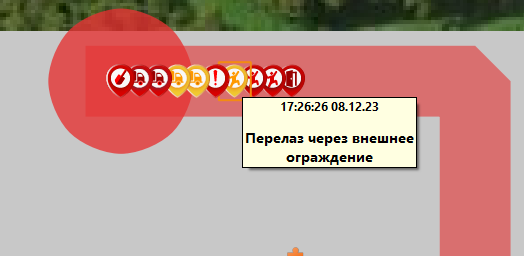

На самом графическом плане можно увидеть место выявления тревожного события и его описание:

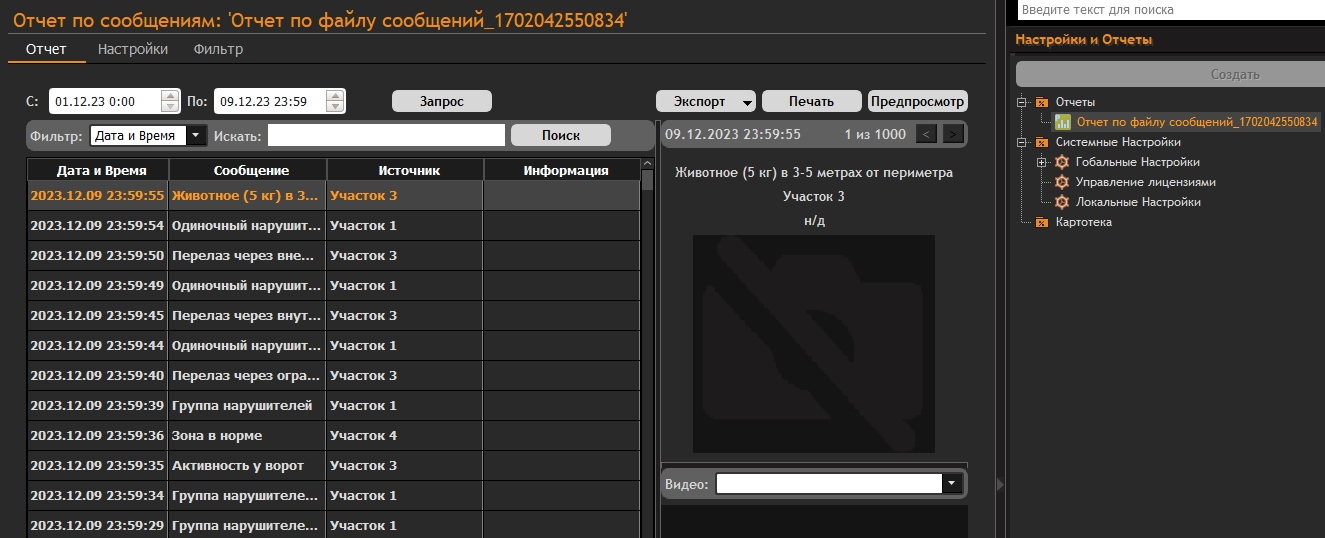

Историю тревог и событий также можно просмотреть в "Отчёты" в разделе "Настройка и Отчёты" в режиме конфигуратора.
