Для добавления панелей необходимо:
- Перейти на вкладку “Панели” и выбрать “Все панели” (рисунок 3.3.5.4.3.1).
- Нажать на кнопку “Создать панель”. Написать название новой панели и нажать “Применить”.
- На панель необходимо добавить виджеты панели. Для добавления необходимо выделить область, где будет располагаться виджет, после чего откроется окно настройки виджета (рисунок 3.3.5.4.3.2).
- Настройте виджет. Нажмите кнопку “Добавить”. После изменений панели не забудьте нажать кнопку “Сохранить панель”.
Примеры настройки виджетов

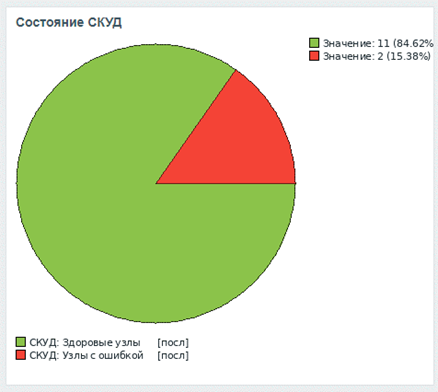

- Круглый график со статистикой (рисунок 3.3.5.4.3.3):

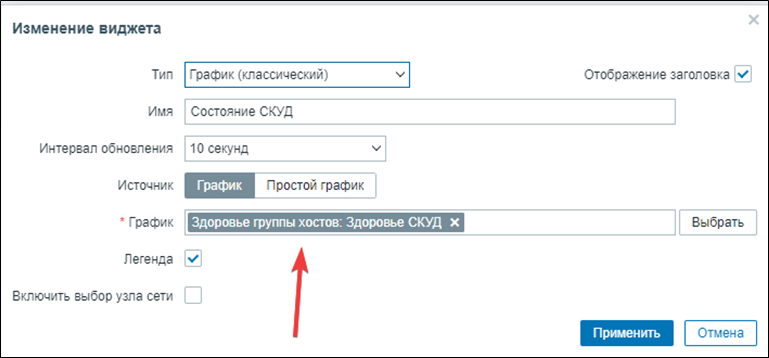

Пример настройки такого графика показан на рисунке 3.3.5.4.3.4.
Для такого графика необходимо выбрать тип “График (классический)”. В качестве графика необходимо выбрать элемент данных “Здоровье {название системы}” в хосте узла который был ранее создан из шаблона “Hi-Tech Host group health” (смотри раздел 3.3.5.4.2).

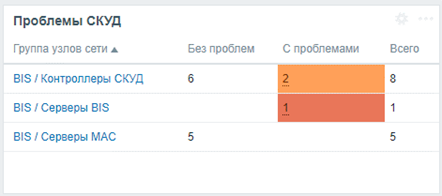

- Списки групп с количеством проблем в группе (рисунок 3.3.5.4.3.5)
Пример настройки такого виджета со списком показан на рисунке 3.3.5.4.3.6.
Для данного виджета выберите тип “Узлы сети с проблемами” и в списке “Группы узлов сети” выберите группы, которые необходимо отобразить.
- График с количеством ошибок в системе-источнике по времени (рисунок 3.3.5.4.3.7).

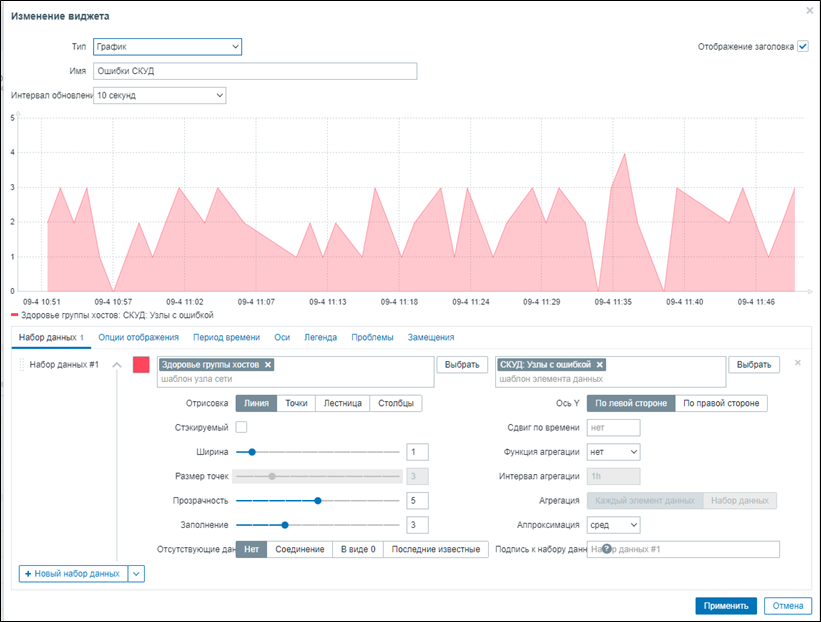

Пример настройки графика с ошибками показан на рисунке 3.3.5.4.3.8.
Для данного виджета выберите тип “График”. В качестве оси времени выберите хост узла, который был ранее создан из шаблона “Hi-Tech Host group health” (смотри раздел 3.3.5.4.2). В качестве данных выберите элемент данных из этого хоста узла с именем “{название системы-источника}/Узлы с ошибкой”.
