Чтобы создать графический план необходимо выполните следующие действия:
- войдите в режим «Конфигуратор» (см раздел 5.1 Вход в режим «Конфигуратор»)
- откройте вкладку «Графические Планы»

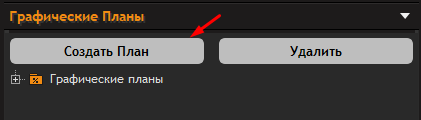

- нажмите кнопку «Создать План» (см. рис. 14.1.1)
- скорректируйте наименование графического плана (см. рис. 14.1.2)
- установите план охраняемого объекта в качестве подложки к графическому плану. Для этого необходимо нажать на канве правой кнопкой мыши и выбрать соответствующий пункт в контекстном меню (см. рис. 14.1.3)

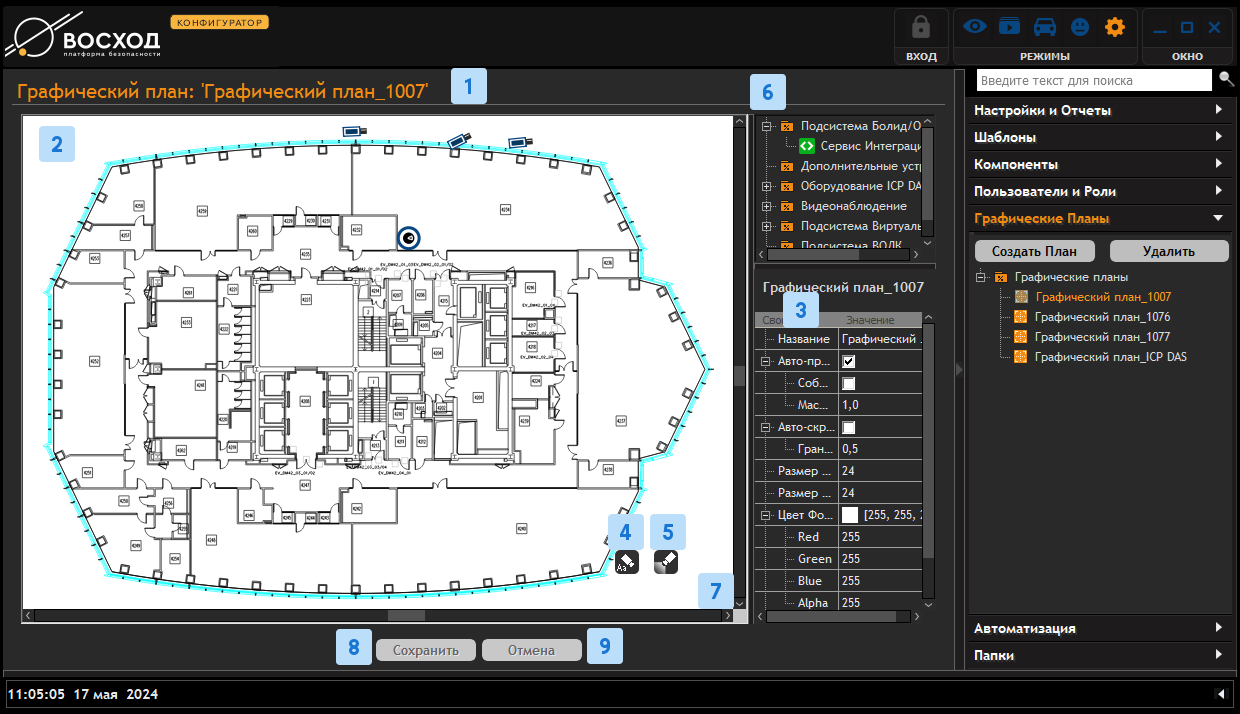

Рисунок 14.1.1. Окно редактора графических планов
Рисунок 14.1.2. Окно редактора графических планов
В таблице 14.1 приведено описание элементов редактора графических планов.
Таблица 14.1
| № элемента | Описание элемента |
|---|---|
| 1 | Новый созданный компонент «Графический План». Данный компонент создается путем нажатия кнопки «Добавить План» |
| 2 | Канва графического плана |
| 3 | Поле ввода названия графического плана. После создания графического плана необходимо изменить шаблонное наименование на реальное |
| 4 | Кнопка отображения наименований видеоисточников на графическом плане |
| 5 | Кнопка отображения угла обзора видеоисточников на графическом плане |
| 6 | Список доступных объектов системы, которые можно разместить на графическом плане |
| 7 | Область прокрутки графического плана |
| 8 | Кнопка «Сохранить». Данную кнопку необходимо нажать, если на графический план были добавлены новые элементы или вносились изменения в ранее добавленные |
| 9 | Кнопка «Отменить» - позволяет завершить редактирование графического плана без сохранения внесенных изменений |
Рисунок 14.1.3. Меню для установки подложки
