Медиа-Шлюз - это сервер ретрансляций с возможностью конвертации транспортных протоколов.
Добавление и настройка Медиа-Шлюзов осуществляется в режиме «Конфигуратор».
Для добавления нового Медиа-Шлюза Вам необходимо выполнить следующие действия:
- войдите в режим «Конфигуратор» (см. раздел 5.1 Вход в режим «Конфигуратор»)
- на вкладке «Компоненты» нажмите кнопку «Добавить» и в выпадающем меню выберите элемент «Медиа-Шлюз». Вы также можете добавить элемент «Медиа-Шлюз», нажав на раздел "Видеонаблюдение" правой кнопкой мыши, и в выпадающем меню выбрать команду «Создать Медиа-Шлюз». Данный элемент будет автоматически добавлен в дерево компонентов «Видеонаблюдение» в раздел «Медиа-Шлюз»;
- установите начальные параметры Медиа-Шлюза, заполнив поля в соответствии со следующими указаниями:
- в поле «Имя:» укажите название Медиа-Шлюза. При создании нового Медиа-Шлюза название задается автоматически;
- в поле «IP-Адрес:» установите IP-адрес Медиа-Шлюза, который должен соответствовать IP-адресу компьютера;
- в поле "Устройства" будут отображаться камеры, которые используют Медиа-Шлюз;
- чтобы использовать Медиа-Шлюз, необходимо предварительно создать его, как описано в данном разделе. Затем перейти в раздел "Видеокамеры", выбрать любую камеру, на которой будет использоваться Медиа-Шлюз;
- в разделе "Сетевая IP-Камера: 'камера 3'" на вкладке "Общие" поставьте галочку напротив параметра "Использовать Медиа-Шлюз" (1); Выберите нужный Медиа-Шлюз из выпадающего списка;
- рядом с параметром "Использовать Медиа-Шлюз" появится информация об IP-адресе и порте Медиа-Шлюза (2);
- вы также можете настроить параметр "Транспорт для Шлюза" (3), выбрав поток, который он будет транслировать из выпадающего списка;
- после окончания настроек нажмите "Сохранить". Камеры, для которых используется Медиа-Шлюз, отобразятся в дереве "Видеонаблюдение", в разеделе Медиа-Шлюзы, во вкладке "Медиа-Шлюз" (см. рис. 8.9.1).
Рисунок 8.9.1. Элемент Медиа-Шлюз

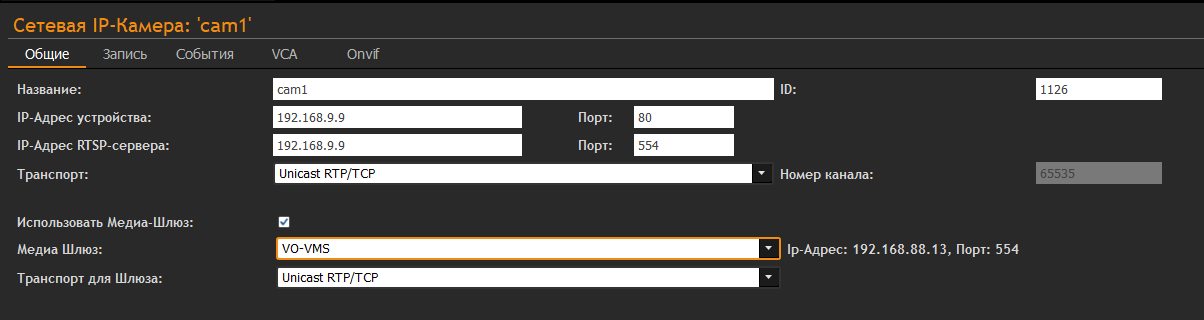

Рисунок 8.9.2. Сетевая Камера. Настройки Медиа-Шлюза
